Product Info.

제품소개

LT-MS05/10 (Type 4,5)

ᆞ고신뢰성 솔더 페이스트 : 열충격 시험 후, 강도 저하율 향상

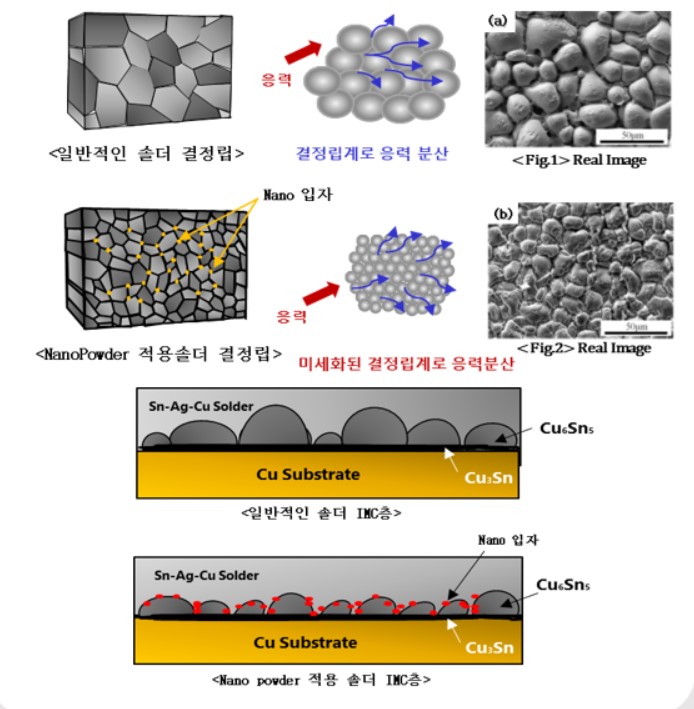

01. 결정립계 미세화 : 솔더 페이스트에 첨가된 나노분말이 솔더링시 솔더 합금의 다결정화 및 결정립계 미세화 유도
02. 크랙 억제 : 결정립계 미세화를 통해 접합부에 가해지는 응력을 분산시켜 슬립을 최대한 억제
03. 금속간 화합물(IMC)의 성장 억제 : 솔더링 시 나노 분말이 IMC내에 위치하여 접합 계면의 조직이 미세화되고 균일해지며 이를통해 IMC의 성장을 억제

Features

ᆞ고강도 합금 및 나노 분말을 솔더 페이스트에 적용하여 신뢰성 향상

      ⇒ 합금의 고용강화 + 나노 분말 분산강화

구분 기존품 신제품
합금 조성 Sn-3.0Ag-0.5Cu
Sn-3.0Ag-0.5Cu+Bi
Sn-Ag-Sb-Bi-In+X

ᆞ결정립계 미세화와 금속간 화합물 성장 억제를 통한 신뢰성 향상 검증(접합부 단면 분석)

구분 기존품 신제품
초기
신뢰성 평가 후

Performance

ᆞ열충격 신뢰성 평가 (125℃ ↔ -40℃, 각각 15분 유지)


1500cycle 기존품1 기존품2 타사품 신제품
강도 저하율 -47% -39% -29% -17%

ᆞVoid 특성 우수

구분 Void 평가 결과(고객사)
신제품 타사품
결과
Max.평균 15% 25%
전체 평균 7% 15%

⇒ 고객사 Max. Void율 25% 이내
