LT-WSC22 Series (Type 5,6,7)

ᆞ반도체용 수용성 솔더 페이스트 (Type 5, 6, 7)

01. 수용성 고활성 로진을 적용하여 미분 파우더 적용성 향상
02. Halogen Zero, 친환경 Flux + 저온수 세정성 우수
03. 안정적 인쇄성 및 젖음 특성 + 흡습 & 건조 조건 내구성 우수

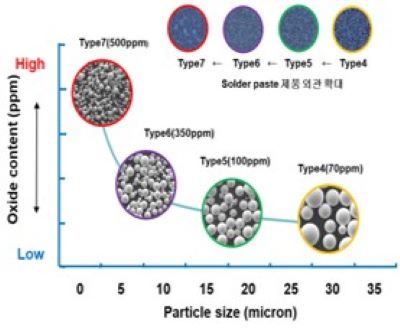

솔더 파우더 Type별 특성(산화도) 및 형상

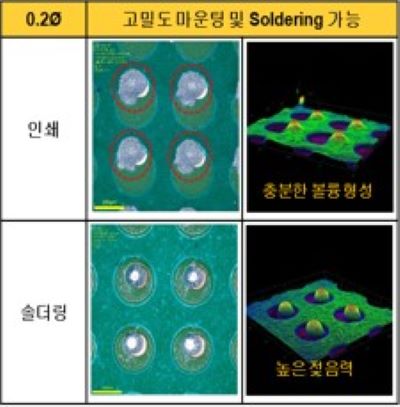

인쇄 및 젖음성 우수

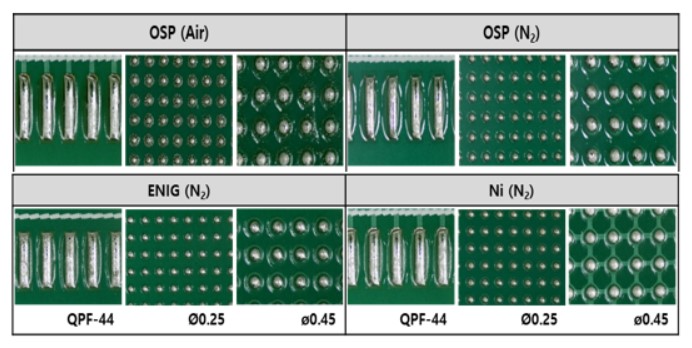

    대기 조건 및 패드(모재)에 따른 젖음성 우수


Features

ᆞ자체 재료 합성을 통한 수용성 및 활성력 확보,계면 활성제 - 고분자 배합을 통한 인쇄성 구현

      ⇒ 기존 수용성 제품의 흡습 & 건조 조건에서의 성능 저하 개선

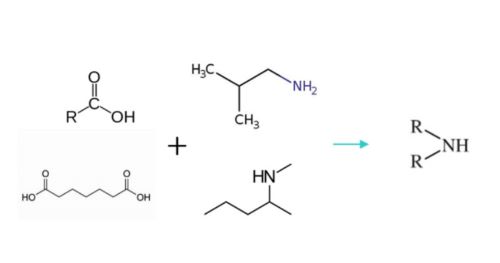

[로진 대체제]

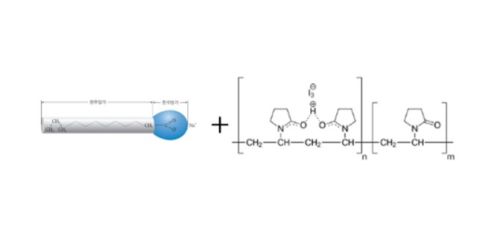

[수용성 칙소제]

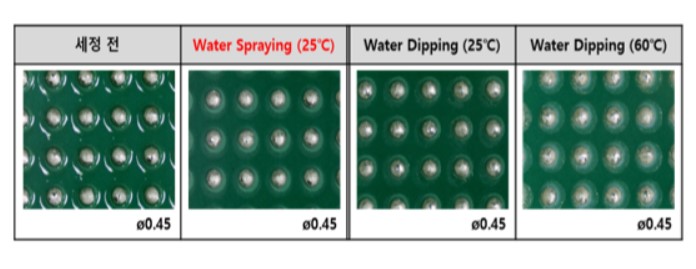

ᆞ다양한 조건에서의 우수한 세정성

ᆞHalogen Zero 친환경 Flux 설계

구분 평가 결과
WSC22(Flux) EU RoHS Pb 미검출
Cd 미검출
Hg 미검출
Cr6+ 미검출
PBBs/PBDEs 미검출
Halogens Br 미검출
Cl 미검출
Phthalates DPB 미검출
DEHP 미검출
DIBP 미검출
BBP 미검출
DIDP 미검출
DINP 미검출
DNOP 미검출
ETC. Sb 미검출
Be 미검출

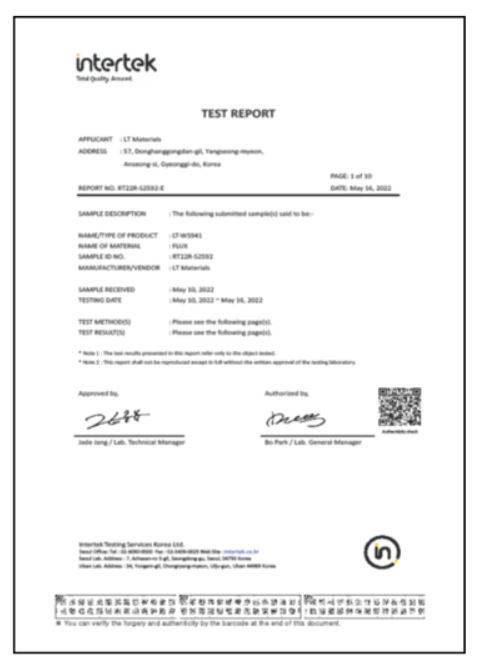

Comment 유해물질 전항목 미검출됨 (세부사항 첨부파일 참조)

Performance

ᆞ유동성 (Malcom PCU-205)

      ⇒ 상온 방치, 가혹 조건 유동성 변화 우수

상온 방치 시(점도/Ti)
제조 후 201.3 / 0.55
상온 1일 203.4 / 0.54
상온 5일 190.8 / 0.54
냉장 1주 204.3 / 0.56
냉장 2주 200.8 / 0.55

연속 인쇄 시(점도/Ti)
제조 후 201.3 (±0.0%)
50회 인쇄 후 188.5 (-6.20%)
100회 인쇄 후 180.2 (-10.34%)
200회 인쇄 후 165.0 (-17.89%)

ᆞ내습성

      ⇒ 장시간 공정에도 안정적 성능 유지

구분 솔더링 점착성
인쇄 후
100gf↑
상온 4시간
100gf↑
상온 8시간
100gf↑

ᆞVoid

      ⇒ 로진계 제품 수준 Void 성능 확보

분율 0201 1206 1210
Aver. 4.58%
SOT-223 1206 BGA(0.2Ø)
